特性
- 超低静态电流：3μA
- 输入电压范围：1.6V 至 20V
- 输出电流：20mA
- 压差电压：280mV
- 可调输出 (V ADJ = V OUT(MIN) = 600mV)
- 固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 输出容差：±2% (在整个负载、输入电压和温度范围内)
- 可在采用低 ESR、陶瓷输出电容器 (最小值为 1μF) 时稳定
- 停机电流：< 1μA
- 电流限制保护
- 反向电池保护
- 热限制保护

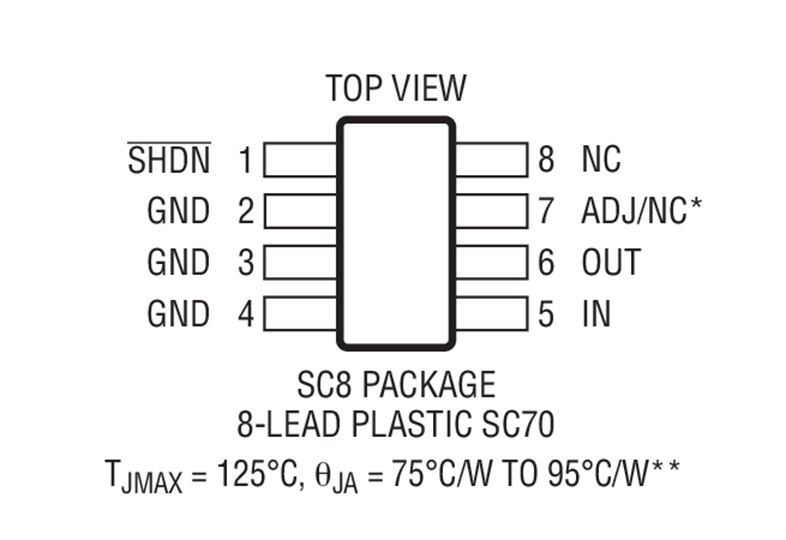

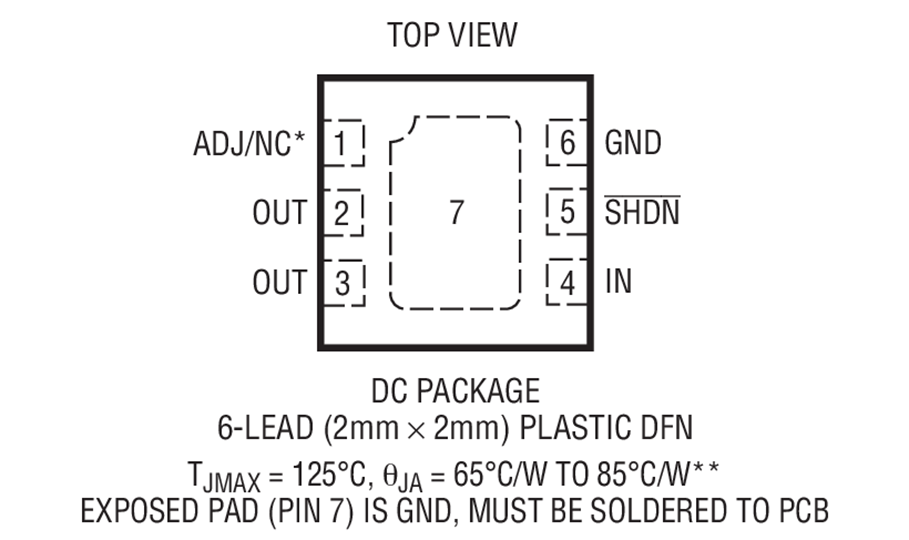

- 8 引脚 SC70 和 2mm x 2mm DFN 封装
LT
®
3009 系列是微功率、低压差电压 (LDO) 线性稳压器。这些器件可提供 20mA 输出电流和一个 280mV 的压差电压。无负载静态电流为 3μA。当负载增加时，接地引脚电流保持在低于 5% 输出电流的水平上。在停机模式中，静态电流
LT3009 稳压器利用低 ESR 陶瓷电容器 (所需的最小电容值仅为 1μF) 来优化稳定性和瞬态响应。这些稳压器不像其他稳压器所常见的那样需要额外的 ESR。内部保护电路包括电流限制、热限制、反向电池保护和反向电流保护。
对于那些需要中等输出驱动能力以及超低待机功耗的应用而言，LT3009 系列是理想的选择。该器件可提供 1.2V、1.5V、1.8V、2.5V、3.3V 和 5V 固定输出电压，而且也可以用作一款具一个低至 600mV 基准的输出电压范围的可调型器件。LT3009 采用 6 引脚 DFN 和 8 引脚 SC70 封装。
Applications
- 低电流电池供电型系统
- 保活电源
-
远程监视
- 公用事业表
- 旅馆门锁
