特性
- 单片5位、可编程、脉冲宽度调制器(PWM)
- 可调占空比：0%至100%
- 工作在2.7V至5.5V
- 标准频率：1kHz、5kHz、10kHz和25kHz
- 2线可寻址接口
- 封装：8引脚(150mil) SOIC和8引脚(118mil) µSOP
- 工作温度：-40°C至+85°C

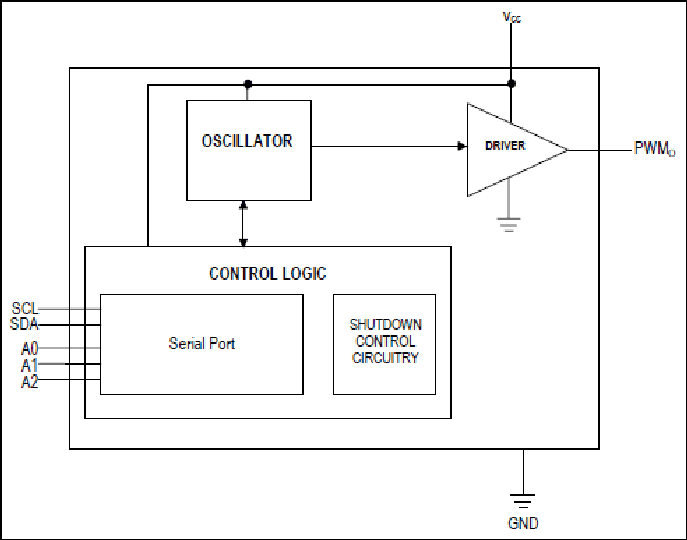

DS1050是可编程、5位、脉冲宽度调制器，具有一个2线可寻址控制接口。DS1050工作在2.7V至5.5V电源下。PWM输出提供摆幅为0V至V CC 的信号。DS1050典型工作电流50µA，可编程关断模式下电源电流为1µA。可以提供四种标准的PWM输出频率，分别为1kHz、5kHz、10kHz和25kHz。2线可寻址控制接口允许多个器件挂接在同一2线总线上，并且可以与其它Dallas Semiconductor 2线器件兼容，例如实时时钟(RTC)、数字温度传感器及数字电位器。该器件可以理想地应用于低成本LCD对比度或亮度控制、电源电压调节以及电池充电或电流调节。DS1050采用标准的集成电路封装，包括8引脚(150mil) SOIC以及节省空间的8引脚(118mil) µSOP。
应用
- 自动测试设备(ATE)
- 电池充电器
- 楼宇能源管理(HVAC)
- LCD显示器与面板表
- 电机及运动控制
- 电源
- 传感器-温度
