特性
- 200kHz GBW
- 4µA超低电源电流
- 1.8V至5.5V单电源供电
- 1pA超低输入偏置电流
- 满摆幅输入及输出电压范围
- 低至±200µV的输入失调电压
- 低至0.001µA的关断电流
- 关断期间高阻输出(MAX9911/MAX9913)
- 单位增益稳定
- 采用微型SC70、SOT23或µMAX封装
MAX9910/MAX9911单路运算放大器和MAX9912/MAX9913双路运算放大器具有最高增益带宽(GBW)/电源电流比，适用于便携式仪表、便携式医疗设备和无线手持设备等电池供电产品。这些CMOS运放具有1pA超低输入偏置电流，提供满电源摆幅输入及输出、低至4µA的电源电流，工作于1.8V至5.5V单电源。为进一步节省功耗，MAX9911/MAX9913提供低功耗关断模式，将电源电流降至1nA，并使放大器输出处于高阻状态。这些器件是单位增益稳定、200kHz GBW。
MAX9910/MAX9911分别采用5引脚和6引脚SC70封装。MAX9912采用8引脚SOT23或µMAX®封装，且MAX9913采用10引脚µMAX封装。所有器件工作在-40°C至+85°C扩展工业级温度范围。
应用
- 蜂窝手机
- 数据采集设备
- 数码相机(DIGICAM)

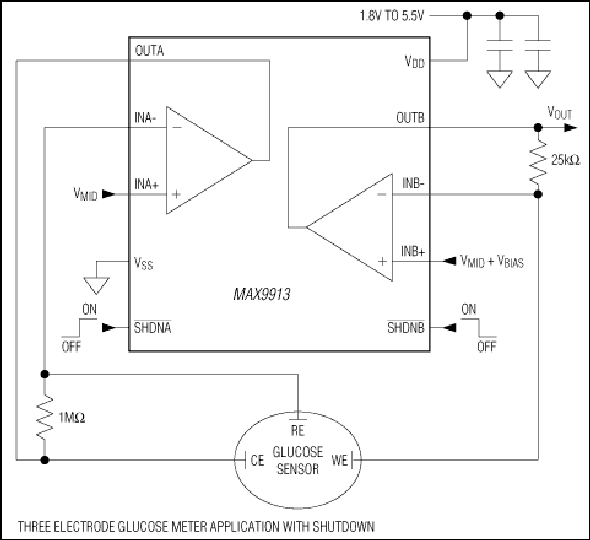

- 血糖表
- GPS方案
- IP摄像机
- 笔记本电脑
- MP3和便携式媒体播放器
- 便携式医疗设备
- 便携式测试设备
