特性
- 95%效率、6A的PWM降压稳压器
- 1MHz/500kHz的开关频率，允许使用小的外部元件
- 0.76in²板上面积的完整6A稳压器
- 外部元件高度<3mm
- 在整个负载和线路负载下，±1%精度的输出电压
- 工作在2.6V至5.5V输入电源
- 在V CC 为3.3V或者5V时，能够工作于2.5V输入
- 预置1.8V或者2.5V的输出电压
- 0.8V至85%输入电源的可调输出电压
- 电压上下限选择：±4% (MAX1945R)或者±9% (MAX1945S)
- 同步到外部时钟
- SYNCOUT提供180度错相时钟输出
- 全部采用陶瓷或电解电容设计

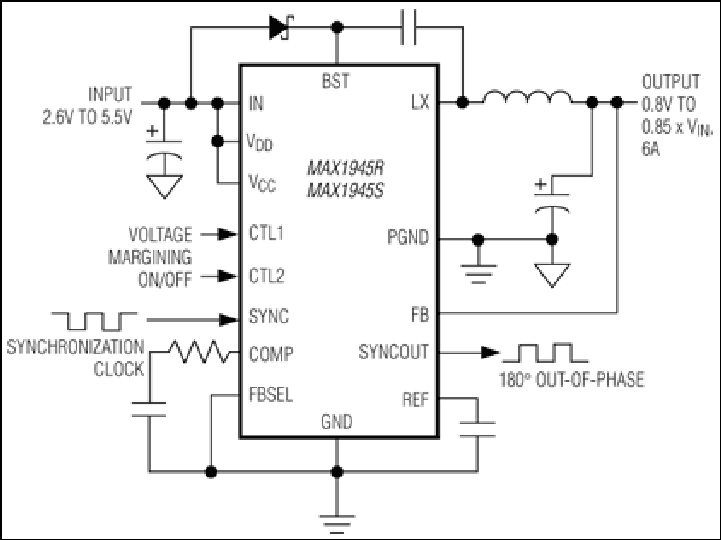

MAX1945R/MAX1945S高效率、脉宽调制(PWM)开关稳压器可输出高达6A的输出电流。该器件可以工作在2.6V至5.5V的输入电源范围，提供可选的1.8V、2.5V预置输出，或0.8V至85%输入电源的可调输出。在V CC 为3.3V或者5V时，输入电压可以低至2.25V。MAX1945R/MAX1945S尤其适合于那些需要板上后稳压的应用。在整个负载、线路和温度范围内，总输出电压误差小于±1%。
MAX1945R/MAX1945S可以工作在可选的固定工作频率(500kHz或者1MHz)或者同步到外部时钟(400kHz至1.2MHz)。较高的工作频率尽可能地减小了外部元件的尺寸。内部误差放大器的高带宽提供了出色的瞬态响应。MAX1945R/MAX1945S具有内部双N沟道MOSFET，降低重负载时的热损耗。两片MAX1945R/MAX1945S可以工作在180度错相方式，尽可能地减少了输入电容。该器件提供了输出电压上下限选择，用于板级测试。MAX1945R提供±4%的电压上下限选择。MAX1945S提供±9%的电压上下限选择。
MAX1945R/MAX1945S采用28引脚的TSSOP-EP封装，工作在-40°C至+85°C温度范围。备有评估板，以加快设计。
有关PowerMind™的更多信息。
应用
- ASIC/CPU/DSP核电压
- 基站、电信和网络设备电源
- 低电压、高密度分布式电源
- RAM电源
- 服务器与笔记本电源
