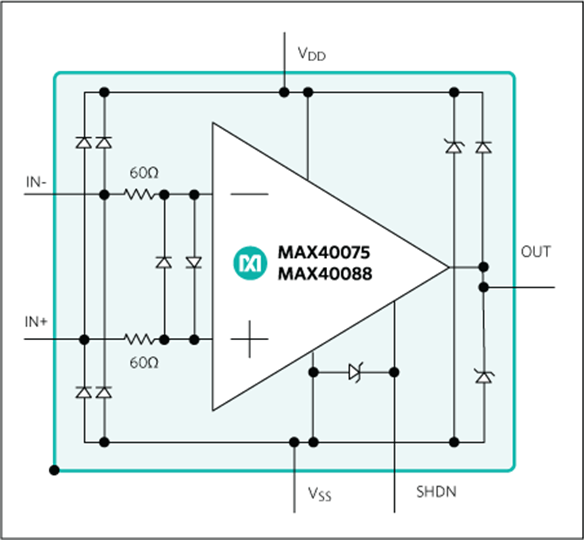

MAX40075, MAX40088: Functional Diagrams
.
特性
  • 低输入电压噪声密度:4.2nV/√Hz @ 30kHz
  • 低输入电流噪声密度:0.5fA/√Hz
  • 低输入偏置电流:<1pA (典型值)
  • 低失真:0.00035%或-109dB THD+N (1kΩ负载)
  • 采用+2.7V至+5.5V单电压工作
  • 输入共模电压范围包括地
  • 1kΩ负载时满摆幅输出
  • 10MHz GBW积,单位增益稳定(仅限MAX40075)
  • 42MHz GBW积,增益 ≥ 5V/V (仅限MAX40088)
  • 优异的直流特性:输入V OS ≤ 70μV
  • 低功耗关断:供电电流降低至≤1μA
  • 采用节省空间的6-SOT23和6-WLP封装
  • AEC-Q100认证,请参考定购信息
.

MAX40075/MAX40088为宽带、低噪声、低输入偏置电流运算放大器,提供轨对轨输出,采用低至2.7V单电源工作。使能时,每个放大器的静态电流只有2.2mA。超低失真(0.0002% THD+N),以及低输入电压噪声密度(4.2nV/√Hz)和低输入电流噪声密度(0.5fA/√Hz)。低输入偏置电流和低噪声与宽带宽相结合,非常适合互阻放大器和成像应用。

为节省功耗,MAX40075/MAX40088提供低功耗关断模式,将电源电流降低至0.1μA,将放大器输出置于高阻态。这些放大器具有轨对轨输出,其输入共模电压范围可以低至地电平。MAX40075为单位增益稳定,增益带宽积为10MHz;MAX40088为5倍增益稳定,增益带宽积为42MHz。

应用

  • ADC缓冲器
  • 汽车动力总成
  • DAC输出放大器
  • 数字测量
  • 低噪声麦克风/前置放大器
  • 医疗仪表
  • 应变仪/传感器放大器
  • 互阻放大器
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX40075ANT+ 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40075ANT+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40075AUT+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40075AUT+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40075AUT/V+ 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX40075AUT/V+T 6-SOT_23-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 11, 2021

- 1703RN

ASSEMBLY

MAX40075AUT+

量产

MAX40075AUT+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 11, 2021

- 1703RN

arrow down

ASSEMBLY

MAX40075AUT+

量产

MAX40075AUT+T

量产

.

评估套件 1

reference details image

MAX40088EVKIT

MAX40075/MAX40088/MAX40079/MAX40087评估套件

.
