特性
-
集成电荷泵电路简化了电源要求
- 无需±12V电源
- 采用+3.3V或+5V单电源供电
-
关断模式下的电源电流为1µA，有助于省电
- 接收器输入处于无活动状态持续30μs后，使能AutoShutdown功能
- 针对关断模式提供软件控制选项
MAX3221/MAX3223/MAX3243采用Maxim开创性的 AutoShutdown ™ 功能，可实现1µA的电源电流。当MAX3221/MAX3223/MAX3243未在其接收器输入端检测到有效信号电平时，板载电源和驱动器关闭。如果RS-232电缆断开连接或所连外设的发射器关闭，就会出现这种情况。若对任何RS-232接收器输入端施加有效电平，系统会再次开启。
MAX3221/MAX3223/MAX3243在3.3V工作电压下仅需0.1µF电容，工作输入电压范围为+3.0V至+5.5V。
专有的高效双电荷泵电源与低压降发射器相结合，采用+3.0V至+5.5V单电源供电，提供真正的RS-232性能。

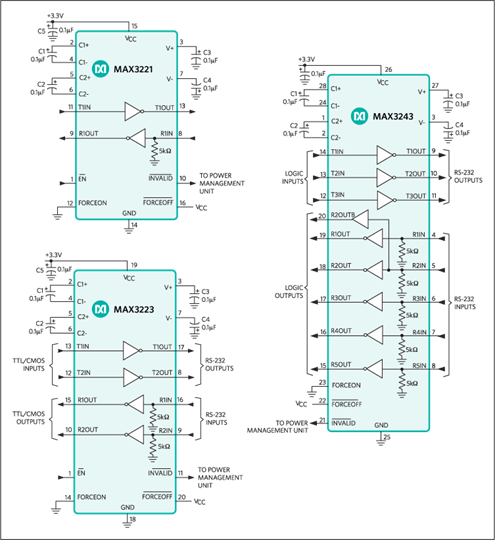

MAX3221是20引脚双驱动器/双接收器MAX3223的单驱动器/单接收器16引脚SSOP版本。
MAX3243集成3个驱动器/5个接收器，还有一个始终有效的互补接收器用于外部监控，采用各种28引脚封装。相关封装选项，请参阅订购信息表。
应用
- 电池供电设备
- 手持式设备
- 外设
- 便携式诊断设备
数据手册 2
可靠性数据 1
技术文章 5
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3223CAP+ |
20-SSOP-5.3_MM
|
|
|
| MAX3223CAP+T |
20-SSOP-5.3_MM
|
|
|
| MAX3223CPP+ |
20-PDIP-300_MIL
|
|
|
| MAX3223CUP+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX3223CUP+T |
Thin Shrink Small-Outline Package
|
|
|
| MAX3223EAP+ |
20-SSOP-5.3_MM
|
|
|
| MAX3223EAP+T |
20-SSOP-5.3_MM
|
|
|
| MAX3223EPP+ |
20-PDIP-300_MIL
|
|
|
| MAX3223EUP+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX3223EUP+T |
Thin Shrink Small-Outline Package
|
|
