特性
- 专用指针用于直接读取代码空间
- 16位指令字、16位数据总线
- 16 x 16位通用工作寄存器
- 为应用划分的安全MMU和IP保护
-
存储器特性
-
64KB闪存：
- 512字节扇区
- 每个扇区所允许的擦除/写次数为20,000次
- 可屏蔽ROM
- 2KB数据SRAM
-
64KB闪存：
-
其他外设
- 电源失效报警
- 上电复位/报警复位
- 自动IR载波频率发生器和调制器
- 2个16位、可编程的定时器/计数器，带重新调节和捕获/比较功能
- SPI和2路USART通讯端
- 可编程看门狗定时器
- 8kHz超微功耗环型振荡器唤醒定时器
- 多达24个(MAXQ610A)或32个(MAXQ610B)通用I/O
-
低功耗
- 停止模式下，T A = +25°C，电源失效监测器禁止时，0.2µA (典型值)， 2.0µA (最大值)
- 工作模式下，12MHz时，3.75mA (典型值)
MAXQ610是一款低功耗、16位MAXQ®微控制器，设计用于通用遥控器、消费类电子和白色家电等低功耗产品。 MAXQ610结合了强大的16位RISC微控制器和集成外设，包括两个USART和一个SPI™主/从通信接口，以及能够产生载波频率的IR模块和灵活的复用键盘控制I/O。
MAXQ610包含64KB闪存和2KB数据SRAM。通过安全MMU提供知识产权保护(IP)，该安全MMU可支持多种授权等级配置，保护代码不被复制和进行逆向工程。授权等级使厂商可以提供MAXQ610运行的库文件和应用程序，并通过授权限制对数据和代码的访问。
为了在低功耗电池供电产品中维持有效状态，MAXQ610包括一个超低功耗停止模式(0.2µA，典型值)。该模式下，只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.70V至3.6V宽工作电压范围内。
注：要了解器件的全部特性，设计人员具备以下文档。其中数据资料包含引脚说明、特性概述和电气特性。 勘误表则给出了与已发布的数据规格的不同。用户指南则给出了器件特性和工作的详细信息。
- MAXQ610 IC数据资料
- MAXQ610参数修改勘误表( 点击此处可下载 )
-
MAXQ610用户指南
(English only)
应用
- 电池供电便携式设备
- 消费类电子
- 家用产品
- 远端控制
- 白色家电
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

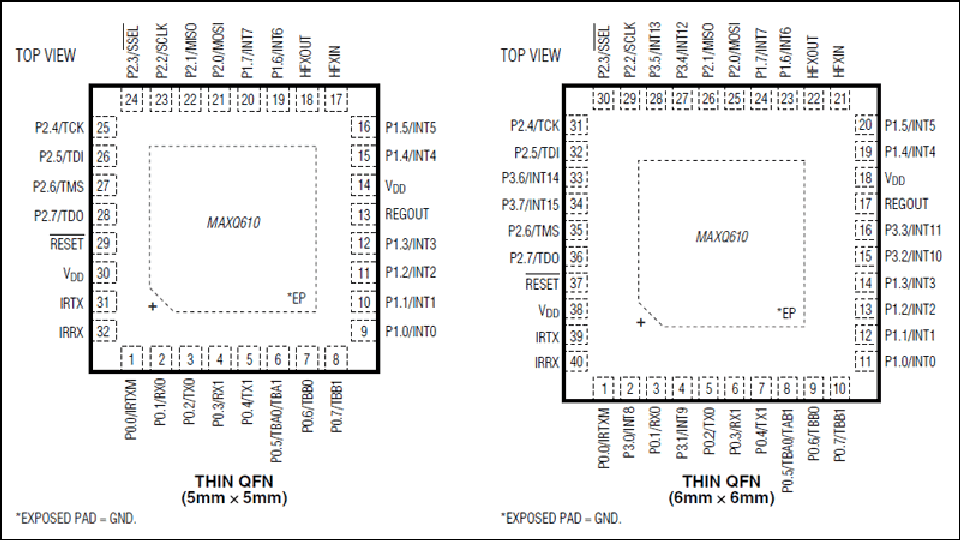

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAXQ610A-0000+ |
32-LFCSP-5X5X0.75
|
|
|
| MAXQ610B-0000+ |
40-LFCSP-6X6X0.75
|
|
|
| MAXQ610J-0000+ |
44-LFCSP-7X7X0.75
|
|
|
| MAXQ610J-0000+T |
44-LFCSP-7X7X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
16位混合信号微控制器，提供LCD接口 |
|||
|
超低功耗微控制器 1 |
||||
|
推荐新设计使用 |
低功耗LCD微控制器 |
|||
评估套件 1
MAXQ610-KIT
MAXQ610评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
