特性

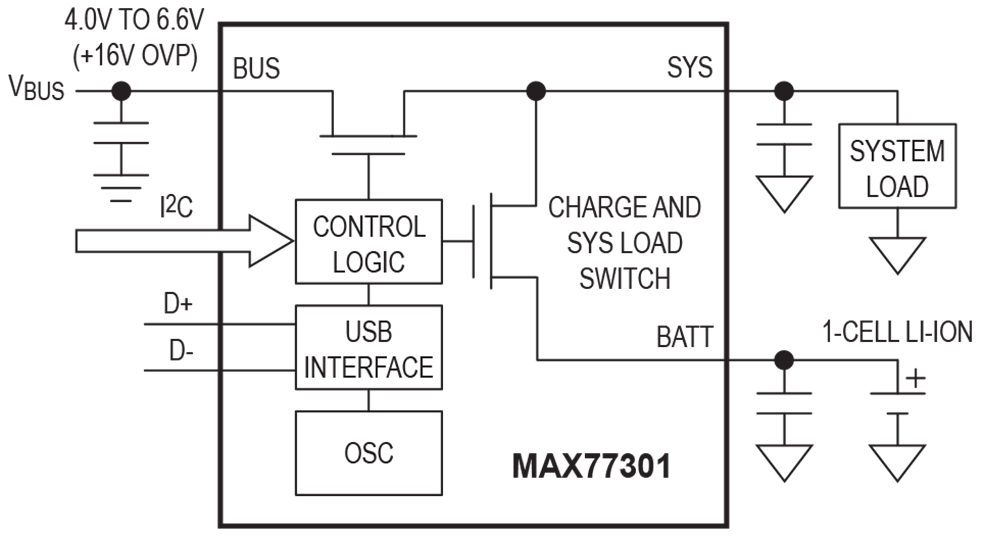

MAX77301是一款符合JEITA标准的*锂离子线性电池充电器，可通过连接USB端口、专用充电器或通用适配器来运行。该IC通过USB主机或集线器提供自动适配器类型检测和枚举。该IC集成了独立的电池充电开关、电流检测电路、MOSFET调整元件、热调节电路，并且无需外部反向阻断肖特基二极管，以打造超简单和小巧的USB兼容充电解决方案。
该IC具有自动检测充电适配器类型的功能，因此可以区分USB 2.0设备、USB充电器、专用充电器设备以及标准输入适配器。请参见完整数据手册中的表2。使能枚举后，该IC会自动与USB主机协商，从而无需处理器干预即可从USB 2.0设备或USB充电器获得超高的可用充电电流。适配器类型检测符合USB 2.0以及电池充电规范修订版1.1。
该IC控制单节锂离子电池的充电顺序，包括电池检测、预检测、快速充电、充满和充电终止。充电过程使用恒定电流、恒定电压和恒定芯片温度(CCCVCTj)调节进行控制，以确保在所有条件下都能安全运行。该IC还符合JEITA电池充电要求。
Smart Power Selector ™ 功能可充分利用有限的USB或适配器电源。电池充电电流的设置不受输入电流限制的影响。电池通过系统未使用的电源充电。电池可在需要时充当输入源的辅助。在没有电池、电池放电或电池耗尽的情况下也能维持系统电压，确保应用的正常运行。自动输入选择功能可将系统从电池切换到外部电源。
电池充电特性、输入电流限制和保护功能完全可通过I²C接口编程。这为与各种适配器和电池尺寸搭配使用提供了灵活性。
其他功能包括欠压闭锁(UVLO)、过压保护(OVP)、充电状态标志、充电故障标志、输入电源正常监测器、电池检测、符合JEITA标准的充电、充电定时器、3.3V/10mA辅助输出和一个外部电源开关。
应用
- 蓝牙耳机、PDA和MP3播放器
- 其他便携式设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX77301AEWA+ |
Wafer-Level Package 5x5 Bump, Full Array
|
|
|
| MAX77301AEWA+T |
Wafer-Level Package 5x5 Bump, Full Array
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
过期 |
带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能 |
|||
|
线性电池充电器 3 |
||||
|
量产 |
带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能 |
|||
|
量产 |
带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能 |
|||
|
量产 |
带有智能电源选择器的Li+电池充电器，提供适配器类型检测和USB枚举功能 |
|||
评估套件 1
MAX77301EVKIT
MAX77301/MAX77301A评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
