特性
- +5V单电源工作
- 输入同步头箝位
- 交流或直流耦合输出
- 低功耗关断模式可将电源电流降至150nA
- 下垂纠正减小输出耦合电容，由330µF至22µF
- 采用节省空间的SOT23与SC70封装

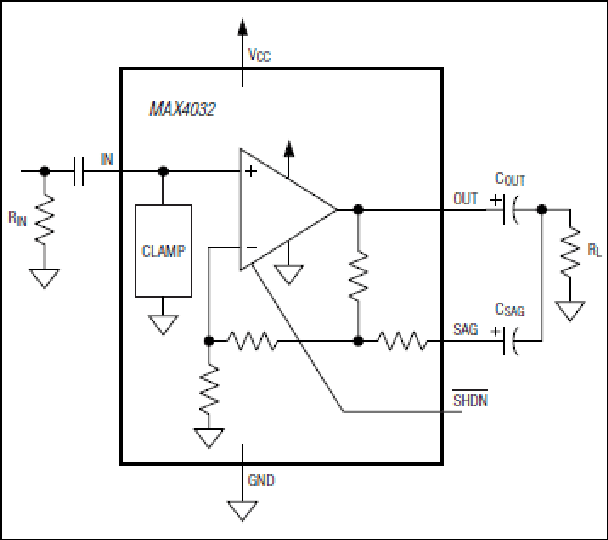

MAX4032 5V、6dB视频缓冲器具有同步头箝位、输出下垂纠正以及低功耗关断模式，采用微型SOT23与SC70封装。MAX4032的下垂纠正输出专为驱动交流耦合的150Ω反向端接的视频负载而设计，特别适合于便携式视频应用，例如数码相机、便携式DVD播放器、数字摄像机、PDA、视频蜂窝电话、便携式游戏机以及笔记本电脑等。下垂纠正功能通过引入一定的低频补偿，将通常所用的大尺寸、高成本330µF交流耦合电容的容量降低至两个更小的、低成本22µF电容。输入箝位钳制了输出端视频波形的位置，允许MAX4032用作交流或直流耦合的输出驱动器。
MAX4032工作于+5V的单电源下，仅消耗6.5mA电流。低功率关断功能可将电流减小到150nA，使MAX4032可以很好地应用于低电压、由电池驱动的视频设备中。
MAX4032采用微型6引脚SOT23与SC70封装，工作温度范围-40°C至+85°C。
应用
- 数字便携式摄像机/电视/照相机
- 笔记本电脑
- PDA
- 便携式视频/游戏机/DVD播放器
- 便携式/平板显示器
- 视频蜂窝电话
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
视频缓冲器 1 |
||||
|
推荐新设计使用 |
3V/5V、6dB视频缓冲器，具有同步头钳位和150nA关断电流 |
|||
|
视频运算放大器（运算放大器） 2 |
||||
|
量产 |
低成本、低功耗、超小型、3V/5V、500MHz单电源运算放大器，满摆幅输出 |
|||
|
量产 |
低成本、+3V/+5V、620µA、200MHz、单电源运算放大器，满摆幅输出 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
SPICE 模型
