MAX6386数据手册和产品信息

MAX6386数据手册和产品信息

发布时间:2024-11-11 09:17:58

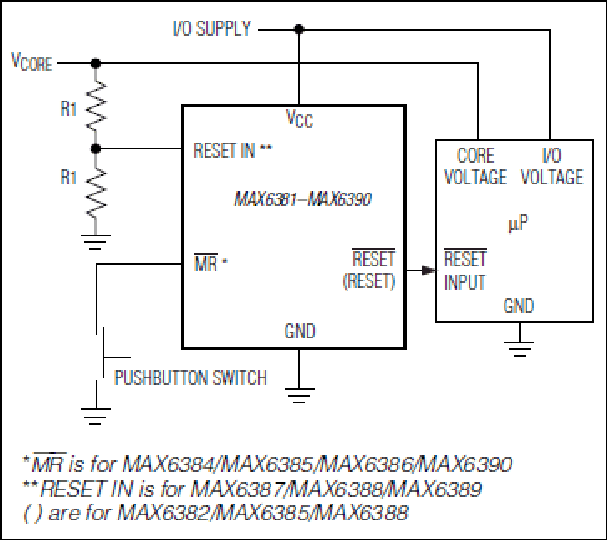

MAX6381、MAX6382、MAX6383、MAX6384、MAX6385、MAX6386、MAX6387、MAX6388、MAX6389、MAX6390：典型工作电路

.

特性

工厂设置的复位阈值电压范围为+1.58V至+4.63V，增量约为100mV
整个温度范围内（-40°C至+125°C）的复位阈值精度为±2.5%
提供七个复位超时周期：1ms、20ms、140ms、280ms、560ms、1120ms、1200ms（最小值）
3种复位输出选项
- 低电平有效推挽
- 高电平有效推挽
- 低电平有效开漏
低至V _CC = 1V时确保复位输出状态有效
手动复位输入(MAX6384/MAX6385/MAX6386)
辅助RESET IN (MAX6387/MAX6388/MAX6389)
V _CC 复位超时（1120ms或1200ms）/手动复位超时（140ms或150ms）(MAX6390)
负向V _CC 瞬变抗扰度
低功耗：+3.6V时为6µA，+1.8V时为3µA
与MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348和MAX6711/MAX6712/MAX6713引脚兼容
小型3引脚/4引脚SC70和6引脚µDFN封装
通过AEC-Q100认证，请参考特定/V调整版本的订购信息

.

MAX6381–MAX6390微处理器(µP)监控电路可监控+1.8V至+5.0V的电源电压，+1.8V时电源电流消耗仅为3µA。每当V _CC 降至出厂设置的复位阈值以下时，复位输出会置位，并在V _CC 上升到复位阈值以上后保持置位状态，持续一个最小复位超时周期。复位阈值范围为+1.58V至+4.63V，增量约为100mV。提供七个最小复位超时延迟，范围在1ms到1200ms之间。

MAX6381/MAX6384/MAX6387提供推挽低电平有效复位输出。MAX6382/MAX6385/MAX6388提供推挽高电平有效复位输出，MAX6383/MAX6386/MAX6389/MAX6390提供开漏低电平有效复位输出。MAX6384/MAX6385/MAX6386还提供去抖手动复位输入（带内部上拉电阻）。MAX6387/MAX6388/MAX6389提供辅助输入，用于监控第二个电压。MAX6390提供手动复位输入，其VCC复位超时周期更长（1120ms或1200ms），手动复位超时更短（140ms或150ms）。

MAX6381/MAX6382/MAX6383采用3引脚SC70和6引脚µDFN封装，MAX6384–MAX6390采用4引脚SC70和6引脚µDFN封装。

应用

计算机
控制器
精确的µP与µC电源监控
双电压系统
智能仪表
便携式电池供电设备

.

数据手册 2

MAX6381-MAX6390: SC70/µDFN, Single/Dual Low-Voltage, Low-Power µP Reset Circuits Data Sheet (Rev.7) 10/15/2020

2404: SC70/µDFN封装、单/双路、低电压、低功耗、微处理器复位电路 Data Sheet 01/01/1900

可靠性数据 1

MAX6386 Reliability Data 01/12/2023

设计笔记 2

Tiny IC Debounces Pushbutton Switch 06/01/2001

One-Shot Timing Improves Microprocessor Reset Circuit 03/05/2003

技术文章 1

上电复位与相关监控功能 06/02/2004

.

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX6386LT17D3+	6-LFCSP-1.5X1X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386LT17D3+T	6-LFCSP-1.5X1X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386LT29D3+	6-LFCSP-1.5X1X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386LT29D3+T	6-LFCSP-1.5X1X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS16D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS16D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS17D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS17D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS26D2+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS26D2+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS26D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS26D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS29D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS29D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS31D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS31D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS44D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS44D3+T	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX6386XS46D3+	4-SC70-N/A	HTML Material Declaration HTML Reliablity Data	Ultra Librarian 文章来源于:analog.com 原文链接本站所有转载文章系出于传递更多信息之目的，且明确注明来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。平台入驻我们与500+贴片厂合作，完美满足客户的定制需求。为品牌提供定制化的推广方案、专属产品特色页，多渠道推广，SEM/SEO精准营销以及与公众号的联合推广...详细>> 原厂代理商合作利用葫芦芯平台的卓越技术服务和新产品推广能力，原厂代理能轻松打入消费物联网（IOT）、信息与通信（ICT）、汽车及新能源汽车、工业自动化及工业物联网、装备及功率电子...详细>> 闲置物料合作充分利用其强大的电子元器件采购流量，创新性地为这些物料提供了一个全新的窗口。我们的高效数字营销技术，不仅可以助你轻松识别与连接到需求方，更能够极大地提高“闲置物料”的处理能力,通过葫芦芯平台...详细>> 生态合作我们的目标很明确：构建一个全方位的半导体产业生态系统。成为一家全球领先的半导体互联网生态公司。目前，我们已成功打造了智能汽车、智能家居、大健康医疗、机器人和材料等五大生态领域。更为重要的是...详细>> 加工与定制类服务商合作我们深知加工与定制类服务商的价值和重要性，因此，我们倾力为您提供最顶尖的营销资源。在我们的平台上，您可以直接接触到100万的研发工程师和采购工程师，以及10万的活跃客户群体...详细>> 线上代理合作凭借我们强大的专业流量和尖端的互联网数字营销技术，我们承诺为原厂提供免费的产品资料推广服务。无论是最新的资讯、技术动态还是创新产品，都可以通过我们的平台迅速传达给目标客户...详细>> 邮件营销及广告服务我们不止于将线索转化为潜在客户。葫芦芯平台致力于形成业务闭环，从引流、宣传到最终销售，全程跟进，确保每一个potential lead都得到妥善处理，从而大幅提高转化率。不仅如此...详细>> 苏州芯伟达信息技术有限公司 contact@huluic.com 苏州工业园区星湖街商旅大厦1907室苏ICP备18051807号-2 关于我们平台介绍浏览器插件开放数据API 邮件订阅订阅行业热卖型号，客户清仓库存！
