儒卓力提供Recom首创的非隔离式DC/DC稳压器

发布时间:2020-06-28

儒卓力提供Recom首创的非隔离式DCDC<a href=稳压器" src="https://semi-static.oss-cn-hangzhou.aliyuncs.com/article/2022/10/20/1666242500.jpg" width="542" height="330">

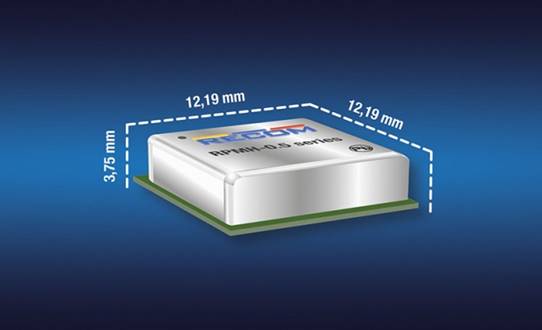

儒卓力产品组合增添Recom全新RPMH-0.5系列0.5A非隔离式DC/DC开关稳压器,具有4.3V至最高65V输入电压范围以及五个可调整的输出电压选项,并采用兼容DOSA的标准薄型LGA封装。儒卓力已在电子商务网站上供应这些DC/DC稳压器产品。

带有48V板网的软混合动力车辆的数量不断增加,促使锂离子电池的成本日益下降,使得许多其他应用领域也越来越多地使用48V电源轨。针对这些应用,RPMH-0.5系列是下变频转换至较低电压的理想选择。

当输出为0.5A时,RPMH-0.5系列可提供五个可调整的固定输出电压:3.3V (+10%/-20%)、5V (+10%/-20%)、 12V (+10%/-40%)、15V (+10%/-40%)和24V (+17%/-37%)。由于输入电压最高可达65V,范围可比设定输出高出1V-1.5V,,使得这些稳压器适用于在标称5V、12V、24V或48V电源轨上运行的系统。凭借出色的散热管理功能,RPMH-0.5系列仅仅使用对流冷却便可在-40°C 至最高95°C (100°C)环境温度下满负荷工作。由于具有高达89%的效率,RPMH-0.5系列可以在整个输入电压范围内提供完全的500mA输出电流。该系列器件在极低的负载下也具有出色的效率,加之低至16µA (3.3V和5V 型款)的极低静态电流,因而非常适合具有“睡眠”模式的应用,例如微控制器和收发器。

RPMH具有六面屏蔽特性可降低辐射EMI,通过使用简单的低成本线路电感器即可达到“B级”EMI要求。其他功能还包括全面保护功能(UVLO、SCP、OCP)以及电源上电排序、软启动、开/关控制、远程感应和电源良好信号功能。

为了补充RPMH-0.5系列器件,儒卓力还提供来自Recom的RPMH-0.5-EVM-1,可轻易地评测控制、电源良好和感应功能。这款装置可以从外部DC电源产生高达0.5A的恒定输出电流,因而能够在 =design-in之前评测RPMH-0.5系列器件的全部功能以及其在过载或过热情况下的性能表现。

文章来源于:ECCN    原文链接
