『新品发布』共模推出可替代ADI的ADM7170,ADM7171,ADM7172等系列产品的快速动态响应低噪声2A LDO


『共模半导体』推出快速动态响应低噪声2A LDO稳压器GM12046,GM12046是一款低压差稳压器,专为快速瞬态响应而优化。GM12046该装置能够提供2A的输出电流,典型压降为220mV。工作静态电流为1mA,关机时降至1μA以下,同时压差模式下静态电流控制良好。除了快速动态响应外,GM12046还具有9.8μVRMS的低输出电压噪声和高达75dB的电源纹波抑制比,这使得该器件非常适合敏感的射频电源和医疗影像应用。


GM12046系列产品介绍


该款芯片输出电压范围为 1.21V 至 7V。GM12046 稳压器稳定,输出电容低至 10μF。内部保护电路包括电流限制和热限制。该器件有 1.5V、1.8V、2.5V、3.3V、5V 的固定输出电压,以及 1.21V 参考电压的可调输出电压。



图1   压差电压和负载电流的关系



图2  软启动, VIN=5.5V, VOUT=5.0V,IOUT=2A

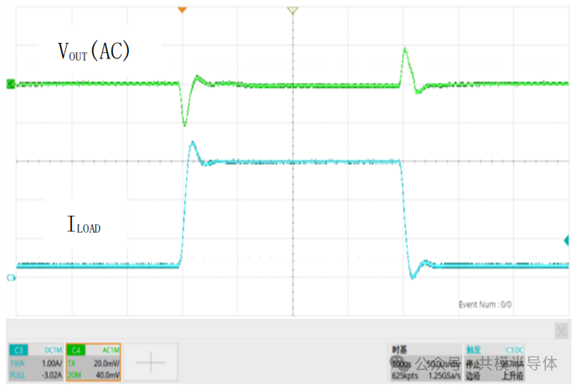

图3  负载瞬态响应, VIN=2.8V, VOUT=1.8V,IOUT=0.1A to 1.5A


GM12046系列是针对快速瞬态响应而优化的2A 低压差稳压器。该器件可在最大360mV的压差电压下提供2A负载电流。停机时,工作静态电流(1mA)降至1μA以下。除了低静态电流外,GM12046稳压器还具有多种保护功能,使其能够安全运行。


 GM12046稳压器提供8引脚DFN封装。GM12046可替代ADI的ADM7170,ADM7171,ADM7172等系列产品。


产品特性


  • 优化快速瞬态响应

  • 输出电流:2A

  • 压差电压:2A时为220mV

  • 低噪声:9μVRMS(10Hz 至 100kHz)

  • 电源抑制比:

  • 75dB/62dB(100Hz/100kHz)

  • 1mA静态电流

  • 宽输入电压范围:1.9V至7V

  • 压差模式下静态电流小

  • 固定输出电压:

  • 1.5V、1.8V、2.5V、3.3V、5V

  • 1.21V至7V的可调输出

  • <1μA关机时的静态电流

  • 支持最小10μF输出电容稳定

  • 支持陶瓷输出电容稳定

  • 热限制


主要应用

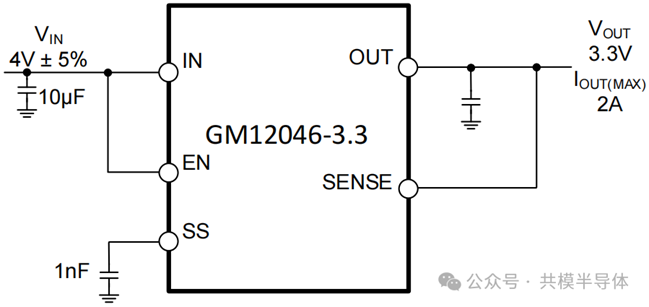

典型应用


 GM12046 是一款高电流、低噪声、高精度、低压差线性稳压器,能够为2A供电,最大输出电压为270mV,输入电压工作范围为 1.9V 至 7V。固定输出电压为 1.21V 至 5.0V。通过设置外部电阻,可调输出电压为 1.21V 至 7V。


 GM12046器件设计用于在1.9V至7V的输入电压电源范围内工作,输入电压范围为器件提供了足够的裕量,以便获得稳定的输出。如果输入电源噪声很大,则具有低 ESR 的额外输入电容可能有助于改善输出噪声性能。


 GM12046稳压器设计用于在满负荷运行时,在 10 Hz 至100 kHz 的带宽上提供低输出电压噪声。GM12046 具有安全工作区域保护。当输入到输出电压增加时,安全区域保护功能将降低电流限制,并将功率晶体管保持在所有输入到输出电压值的安全工作区域内。该保护设计用于在设备击穿之前的所有输入输出电压值下提供一定的输出电流。

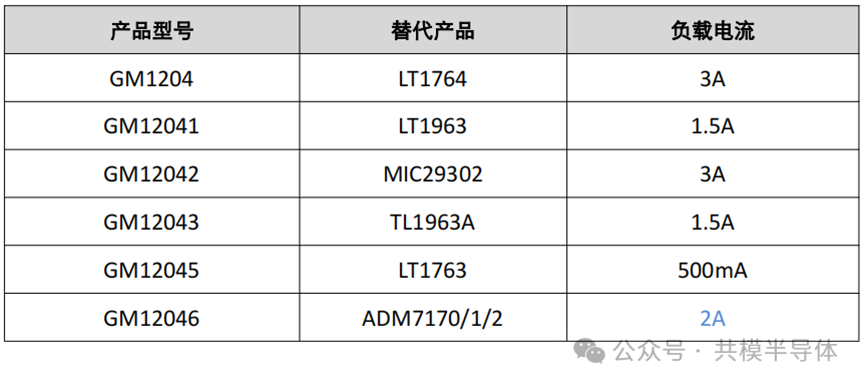

GM12046系列及其对标产品



GM12046系列产品订购指南







文章来源于:电子工程世界    原文链接
