51单片机的扩展中断方法

发布时间:2023-02-02

  MCS—51系列单片机内部只有两个外部中断源输入端,当外部中断源多于两个时,就必须进行扩展,下面介绍两种简单的扩展方法:

扩展的8个外部中断源均通过二极管向I N T(x=0或I)请求中断。当某个外部中断源请求中断服务时输出低电平,单片机的I NT 经二极管接地电平,单片机满足响应外部中断(I N T)请求条件,响应中断,程序立即转向I NT 对应的中断入口地址处开始执行中断服务程序,通过软件查询PI.0~P1.7口外中断源的状态,以识别提出请求的外扩中断源,并转向中断服务程序为其服务,其查询顺序即为外部扩展中断源的中断优先级顺序。在图中,是选用PI.0~PI.7作为外扩中断源请求的状态信息输入端口。

  一、采用硬件请求和软件查询的方法:

  这种方法是:把各个中断源通过硬件“或非(高有效,如CD4002)”(与,低有效)门引入到单片机外部中断源输入

  端(INT0或INT1),同时再把外部中断源送到单片机的某个输入输出端口,这

  样当外部中断时,通过“或非”(与)门引起单片机中断,在中断服务程序中再通

  过软件查询,进而转相应的中断服务程序。显然,这种方法的中断优先级取决于

  软件查询的次序。其硬件连接和软件编程如下:

  Void zhongduan (void) interrupt 0 using 3 //中断函数

  {

  EX0=0;//关中断

  If(P0_0=1) { *****}//中断查询

  If(P0_1=1) { *****}//中断查询

  If(P0_2=1) { *****}//中断查询

  EX0=1;开中断

  }

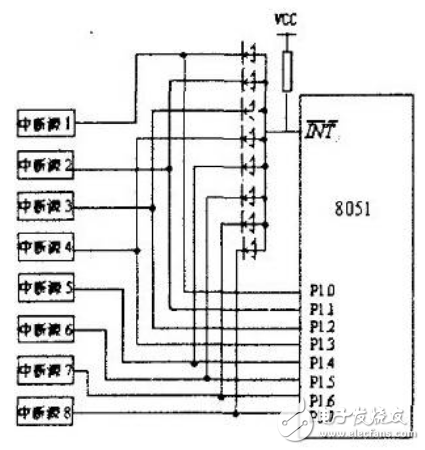

  二、用普通二极管构成中断选择

  扩展的8个外部中断源均通过二极管向I N T(x=0或I)请求中断。当某个外部中断源请求中断服务时输出低电平,单片机的I NT 经二极管接地电平,单片机满足响应外部中断(I N T)请求条件,响应中断,程序立即转向I NT 对应的中断入口地址处开始执行中断服务程序,通过软件查询PI.0~P1.7口外中断源的状态,以识别提出请求的外扩中断源,并转向中断服务程序为其服务,其查询顺序即为外部扩展中断源的中断优先级顺序。在图中,是选用PI.0~PI.7作为外扩中断源请求的状态信息输入端口。

扩展的8个外部中断源均通过二极管向I N T(x=0或I)请求中断。当某个外部中断源请求中断服务时输出低电平,单片机的I NT 经二极管接地电平,单片机满足响应外部中断(I N T)请求条件,响应中断,程序立即转向I NT 对应的中断入口地址处开始执行中断服务程序,通过软件查询PI.0~P1.7口外中断源的状态,以识别提出请求的外扩中断源,并转向中断服务程序为其服务,其查询顺序即为外部扩展中断源的中断优先级顺序。在图中,是选用PI.0~PI.7作为外扩中断源请求的状态信息输入端口。

  有点类似第一种方法。


  三、用定时器/计数器作外部中断

  单片机的定时器/计数器是一个加一计数器,每当计数输入端有一个“1—0”的负

  跳变时,计数器加一,当加一计数器溢出时,就向CPU发出中断,利用这个特性

  来扩展中断的方法是:首先把定时器/计数器设置成计数方式,并预置满值,把

  外部中断源输入到P3口第4引脚或第5引脚(计数器输入端),这样就可以利用

  定时器/计数器作为单片机外部中断了。注意这种方法的中断服务的入口地址应

  在000BH或001BH。


  四、用专用中断扩展芯片8259A

  8259A是可编程中断控制接口,单片机控制八级中断。在系统中还可采用级联方式,一个主片可级联8个从片,构成64级中断处理系统。

  这样在程序小于8K的情况,就可以用一片单片机实现了,而不需要用两片单片机控制,还要进行单片机点对点通讯。


文章来源于:电子工程世界    原文链接
