特性
-
优异的动态性能
- f IN = 3MHz/70MHz时，68.2dB/68.0dB SNR
- f IN = 3MHz/70MHz时，89.3dBc/85.1dBc SFDR
-
3.3V 低功耗工作
- 373mW (单端时钟模式)
- 399mW (差分时钟模式)
- 3µW (关断模式)
- 差分或单端时钟
- 全差分或单端模拟输入
- 可调满量程模拟输入范围：±0.35V至±1.15V
- 共模基准
- CMOS兼容输出，二元补码或格雷码格式
- 数据有效指示简化数字设计
- 数据超量程指示
- 带有裸焊盘的微型40引脚薄型QFN封装
- 可提供评估板(请定购MAX1211EVKIT)

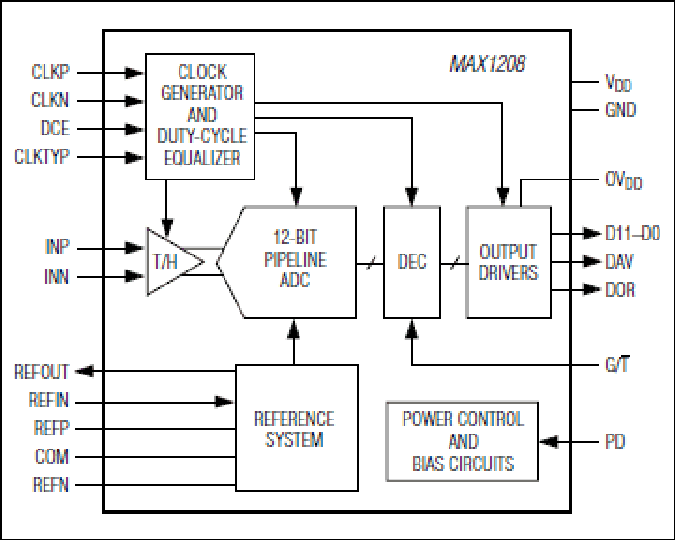

MAX1208是3.3V、12位、80Msps模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入放大器，用于驱动低噪声内部量化器。模拟输入级可接收单端或差分信号。MAX1208针对低功耗、小尺寸和大动态性能的基带应用进行了优化。
MAX1208由3.0V至3.6V单电源供电，功耗仅为373mW，输入频率为32.5MHz时典型信噪比(SNR)为68.2dB。除了具有低功耗特性外，空闲周期MAX1208还提供3µW的关断模式，以进一步降低功耗。
MAX1208灵活的基准结构可使用内部2.048V带隙基准，也可使用外部基准。基准结构支持在±0.35V至±1.15V范围内调整满量程模拟输入范围。MAX1208提供的共模基准可简化设计，减少差分模拟输入电路外围元件数量。MAX1208支持单端和差分时钟输入。ADC内部占空比均衡器(DCE)可补偿时钟占空比的较大变化。
ADC转换结果由12位、并行、CMOS兼容总线输出。数字输出格式由引脚选择，可以是二元补码也可以是格雷码。数据有效指示不再需要通常实现可靠数字接口所需的外部元件。数字输出采用单独电源，可接收1.7V至3.6V电压，使MAX1208能够与各种逻辑电平接口。
MAX1208提供带有裸焊盘(EP)的6mm x 6mm x 0.8mm, 40引脚薄型QFN封装, 工作于扩展工业温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的12位/14位高速ADC，请参考参数表 。
应用
- 通信接收机：蜂窝、点到点微波通信、HFC、WLAN
- 低功耗数据采集
- 便携式仪表
- 超声和医学成像
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 3 |
||||
|
过期 |
12位、65Msps、中频采样ADC |
|||
|
过期 |
14位、65Msps、3.3V ADC |
|||
|
量产 |
14位、95Msps、3.3V ADC |
|||
|
产品 5 |
||||
|
|
12位、95Msps、3.3V ADC |
|||
|
|
12位，40Msps ADC |
|||
|
|
12位，65Msps ADC |
|||
|
|
12位、80Msps、3.3V中频采样ADC |
|||
|
|
14位、80Msps、3.3V ADC |
|||
评估套件 1
MAX1211EVKIT
MAX1211、MAX1206、MAX1207、MAX1208、MAX1209和MAX19538评估板
