DS1687数据手册和产品信息

发布时间: 2024-11-11 09:21:08
来源: analog.com

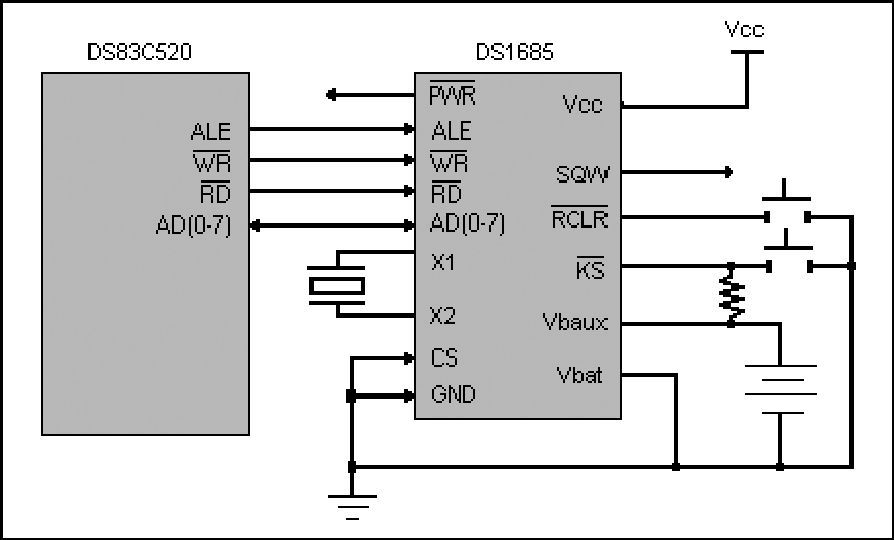

DS1685、DS1687:典型工作电路</
.
特性
包含工业标准的DS1287 PC时钟以及增强的特性:
  • 与Y2K兼容
  • 工作电压+3V或+5V
  • 64位硅序列号
  • 电源控制电路支持系统由日期/时间报警或终端按键来上电
  • 为电源管理提供32kHz输出
  • 晶振选择位允许RTC使用6pF或12.5pF晶振工作
  • SMI恢复堆栈
  • 242字节的用户NV RAM
  • 备份电池输入
  • RAM清零输入
  • 世纪寄存器
  • 日期报警寄存器
  • 兼容于现有的BIOS,以提供早期的DS1287功能
  • 提供芯片(DS1685)或内置电池和晶振的独立模块(DS1687)密封DIP (EDIP)
  • 计时算法包括闰年补偿有效期至2099年
.

DS1685/DS1687为一款实时时钟(RTC),设计作为工业标准的DS1285、DS1385、DS1485以及DS1585 PC RTC的替代产品。该器件提供工业标准的DS1285时钟功能,+3.0V或+5.0V工作电压。DS1685还包含许多增强的功能,包括一个硅序列号、上电/掉电控制电路、242字节的用户NV SRAM以及用于支持电源管理的32.768kHz频率输出。

DS1685/DS1687电源控制电路允许通过诸如键盘或时间和日期(激活)报警这样的外部激励来给系统上电。通过任何一个事件,可以触发PWR输出,用于打开某个外部电源。PWR引脚由软件控制,以便当任务完成后,系统电源能够被关断。

DS1685是具有上述特性的时钟/日历芯片。仅晶振和电池是外部必需的,以便在没有电源的情况下,维持每天时间及存储器数据。DS1687是一个完整的、自含时间保持的EDIP模块,整合了DS1685芯片、一个32.768kHz晶振以及一块锂电池。整个单元在Dallas Semiconductor经过完全测试,以保证在没有V CC 的情况下,至少保持10年的时间和数据。

应用

  • 嵌入式系统
  • 网络集线器、交换机和路由器
  • 安全系统
  • 电表
.

数据手册 2

可靠性数据 1

应用笔记 2

设计笔记 5

技术文章 1

.

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1687-3+ Encapsulated Dual-In-Line Module external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1687-3IND+ Encapsulated Dual-In-Line Module external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1687-5+ Encapsulated Dual-In-Line Module external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS1687-5IND+ Encapsulated Dual-In-Line Module external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 24, 2015

- 1479F

ASSEMBLY

DS1687-3+

量产

DS1687-3IND+

量产

DS1687-5+

量产

DS1687-5IND+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 24, 2015

- 1479F

arrow down

ASSEMBLY

DS1687-3+

量产

DS1687-3IND+

量产

DS1687-5+

量产

DS1687-5IND+

量产

.
