特性
- 8阶低通椭圆滤波器
-
时钟可调转折频率范围：
- 0.1Hz至25kHz (MAX293/MAX294)
- 0.1Hz至50kHz (MAX297)
- 无需外部电阻或电容
- 内部或外部时钟
-
时钟与转折频率比
- 100:1 (MAX293/MAX294)
- 50:1 (MAX297)
- 采用+5V单电源或±5V双电源供电
- 用于抗混叠或时钟噪声滤波的非专用运算放大器
- 8引脚DIP和16引脚宽体SO封装

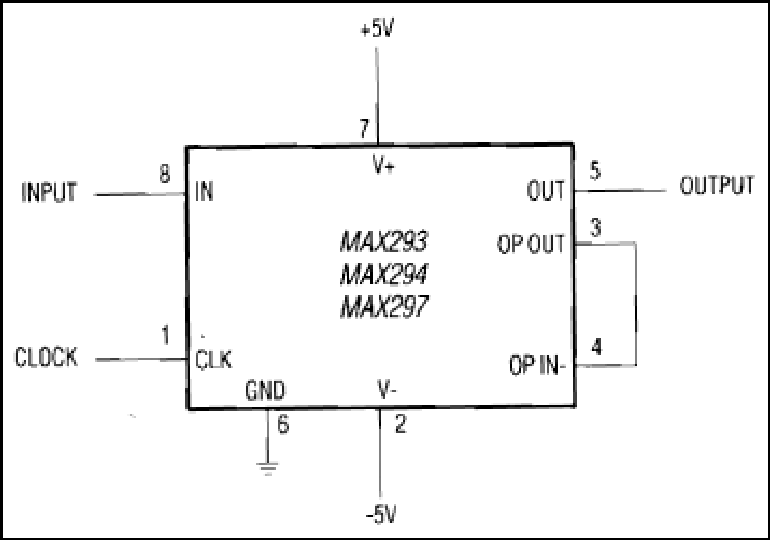

MAX293/MAX294/MAX297均为易于使用的8阶低通、椭圆、开关电容滤波器，其转折频率可设置为0.1Hz至25kHz (MAX293/MAX294)或0.1Hz至50kHz (MAX297)。
MAX293/MAX297的变迁比为1.5，提供急剧的滚降和-80dB的阻带抑制。MAX294的变迁比为1.2，提供陡峭的滚降和-58dB的阻带抑制。所有三个滤波器都有固定的响应，因此设计任务仅限于选择控制滤波器转折频率的时钟频率。
外部电容用于使用内部振荡器产生时钟，也可以使用外部时钟信号。提供了一个非专用运算放大器（同相输入接地），用于构建后置滤波或抗混叠的连续时间低通滤波器。这些滤波器具有陡峭的滚降和高阶特性，因此非常适合需要超大带宽的抗混叠应用，以及需要对频域内非常接近的信号进行滤波的通信应用。
MAX293/MAX294/MAX297采用8引脚DIP和16引脚宽体SO封装，以小巧面积提供超强性能。
应用
- 抗混叠
- DAC后置滤波
- 数据采集系统
- 语音/数据信号滤波
