特性
- 用于F5 i Button ® 贴装的紧凑型插座
- 完全向后兼容DS9098
- 触点为不锈钢，具有选择性100%亚光锡镀层，可实现优化的无铅PCB可焊性
- 固定器与 i Button的连接为不锈钢对不锈钢
- 表面贴装可耐受高达+250°C
- 双触点冗余（2加2）
- 接触力超过2N，连接可靠
- 防止反向插入
- 插入时， i Button会被锁住以进行固定
- 释放闩锁后， i Button会弹出以便移除
- 轻微偏转闩锁即可移除 i Button
- > 25 次插入/拔出循环，无性能下降
- 与标准贴片设备兼容
- 清洁液可自由排出，以便快速清洁

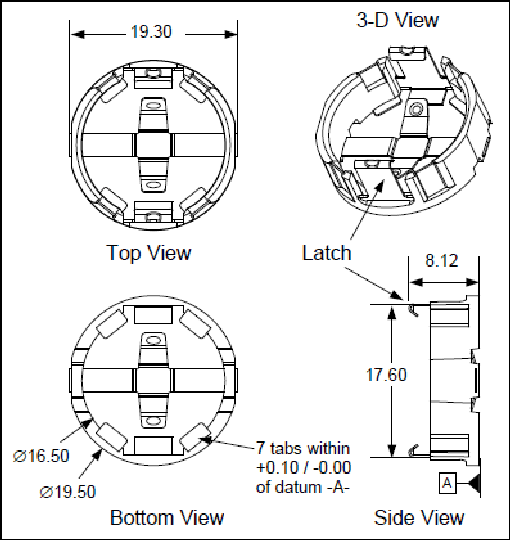

DS9098P i Button固定器是一款低成本的表面贴装器件，用于将F5 i Button固定在PCB上。它由三个金属片（两个用于接地，一个用于数据）组成，模制成黑色、热稳定、玻璃纤维增强液晶聚合物主体。将 i Button插入DS9098P时，将 i Button的轴与固定器紧密对齐。然后，固定器会将 i Button的法兰锁住。拆卸时，限制固定器闩锁的偏转，仅使 i Button边缘脱离固定状态。避免对闩锁施加过大的力。
DS9098P仅提供卷带和卷盘形式。除了44mm胶带两侧具有更深的凹槽和送带链轮之外，胶带规格与68引脚PLCC器件的规格一致。对齐基底使器件在胶带上保持定向，并且闩锁靠近链轮。
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS9098P-TRL+ | N/A |
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 11, 2015
- 1479D
ASSEMBLY
DS9098P-TRL+
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
8月 11, 2015
- 1479D
ASSEMBLY
