特性
- 效率超过90%（10mA至1.5A负载）
- 输出功率高于12.5W
- 500mA时压差低于0.3V
- 静态电源电流：100µA（最大值）
- 关断电源电流：5µA（最大值）
- 输入电压：16V（最大值）
- 5V(MAX1649)、3.3V(MAX1651)或可调输出电压
- 限流控制方案
- 开关频率高达300kHz
- 占空比高达96.5%

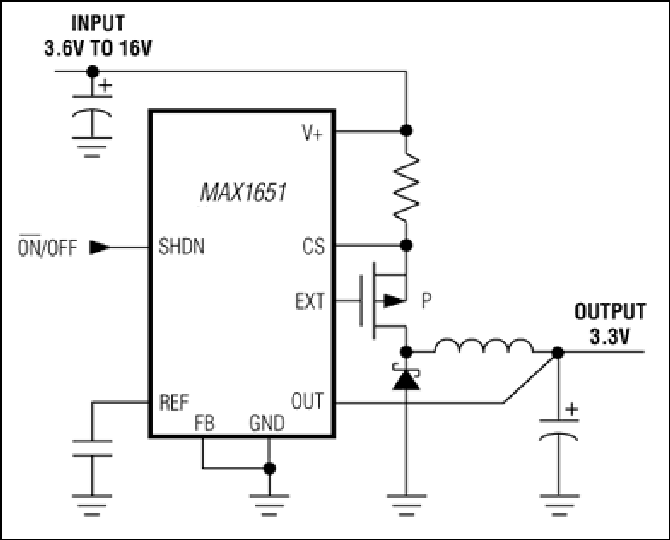

MAX1649/MAX1651均为BiCMOS、降压型DC-DC开关控制器，在1mA至超过2.5A的负载范围内能够实现高效率。这些器件采用专门设计的限流脉冲频率调制(PFM)控制方案，具有脉冲宽度调制(PWM)转换器的优势（重负载时效率高），同时电源电流仅100µA（PWM转换器的电源电流为2mA至10mA）。高开关占空比(96.5%)和低电流检测阈值(110mV)可提供低至300mV的压差性能。
高开关频率（高达300kHz）支持这些器件使用微型外部元件。
MAX1649/MAX1651在500mA时压差小于0.3V，支持高达16V的输入电压。输出电压预设为5V(MAX1649)或3.3V(MAX1651)。使用两个电阻，还可在1.5V至输入电压范围内调节输出电压。
这些降压控制器用于在大于12.5W的负载下驱动外部P沟道MOSFET。如果需要更低的功率，可使用带片上FET的MAX639/MAX640/MAX653降压转换器，其负载电流可高达225mA。
应用
- 5V至3.3V绿色PC应用
- 电池供电应用
- 高效降压转换器
- PDA
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1649CPA+ |
Plastic Dual-In-Line, Narrow (0.3in)
|
|
|
| MAX1649CSA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX1649CSA+T |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX1649ESA+ |
Small-Outline IC, Narrow (0.15in)
|
|
|
| MAX1649ESA+T |
Small-Outline IC, Narrow (0.15in)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 22, 2018
- 1702N
ASSEMBLY
MAX1649CSA+
量产
MAX1649CSA+T
量产
10月 30, 2020
- 1702R2
ASSEMBLY
MAX1649ESA+
量产
MAX1649ESA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
5月 22, 2018
- 1702N
ASSEMBLY
10月 30, 2020
- 1702R2
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
量产 |
5V/3.3V/3V可调、高效、低I Q 、降压型DC-DC转换器 |
|||
|
微功耗降压稳压器 1 |
||||
|
量产 |
5V/3.3V或可调、100%占空比、高效率、降压型DC-DC控制器 |
|||
评估套件 1
MAX1649EVKIT
MAX649、MAX651、MAX652和MAX1649、MAX1651评估板
