特性

链接特性
- 24AWG传输距离为20m，28AWG传输距离为15m
- 每个主机的FR4传输距离为0.5m
- 3.3V电源下总功率为1.6W
- 环回功能
电缆驱动器特性
- 可选的输出预加重
- FR4输入均衡
- 每个通道都具有信号检测
- 输出禁用
电缆接收器特性
- 可选的FR4输出预加重
- 电缆输入均衡
- 每个通道都具有信号检测
- 输出禁用

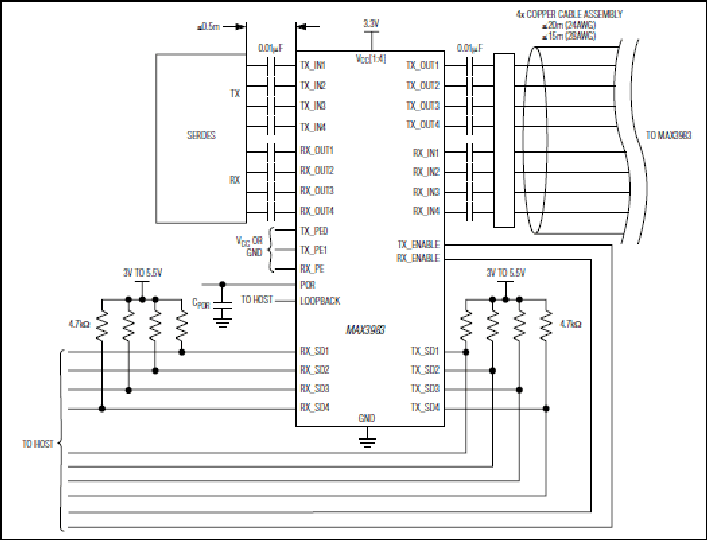

MAX3983是一款四路铜缆信号调理器，工作在2.5Gbps至3.2Gbps。该器件为4x铜缆InfiniBand®与10Gbase-CX4以太网链接提供补偿，24AWG允许20m传输距离，28AWG允许15m传输距离。电缆驱动器部分提供四种可选的预加重电平。电缆驱动器的输入可以为0.5m的FR4电路板材料提供补偿。当采用可选择的预加重模式驱动0.5m的FR4电路板时，电缆接收器部分提供额外的固定输入均衡。

MAX3983的所有8路输入还具有信号检测的功能，并有允许诊断测试的内部环回。该器件采用10mm x 10mm的68引脚QFN封装，工作温度范围为0°C至+85°C。

应用

10G光纤通道XAUI (4 x 3.1875Gbps)
10Gbase-CX4以太网(4 x 3.125Gbps)
4x铜缆或背板传输(1Gbps至3.2Gbps)
4x InfiniBand® (4 x 2.5Gbps)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX3983UGK+D	68-LFCSP-10X10X0.85	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX3983UGK+TD	68-LFCSP-10X10X0.85	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

10月 25, 2016

- 1622

ASSEMBLY

MAX3983UGK+D

量产

MAX3983UGK+TD

量产

pdf

pcn_1622
