特性
- 非常适合将蜂窝电话LCD或者成像器的并行接口串行化
- MAX9223串行化18位RGB、VSYNC、HSYNC和两个控制信号
- LCDS抑制共模噪声
- 信号中断后，自动定位字边界
- 通过串行链路实现关电控制
-
关电电源电流
- 0.5µA (最大) MAX9223
- 3.0µA (最大) MAX9224
- +2.375V至+3.465V内核电源电压
- 并行I/O直接与1.8V至3.3V逻辑连接
- ±15kV人体模型ESD保护
- -40°C至+85°C工作温度范围

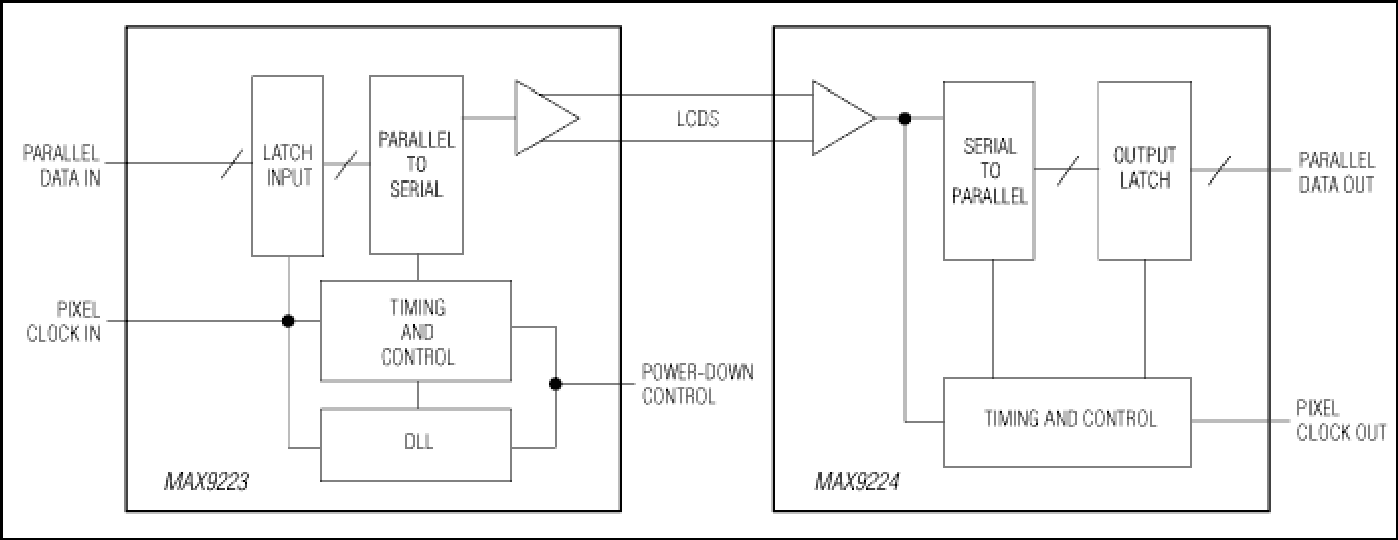

MAX9223/MAX9224串行器/解串器芯片组将22位串行化并通过单个差分对传输，从而减少了连线。在每一个并行输入时钟周期内将22位串行化，实现110Mbps至220Mbps的净串行数据速率，非常适合蜂窝电话QVGA和QCIF显示。MAX9223将来自基带处理器的18位RGB、VSYNC、HSYNC和两个控制信号串行化，减少了穿过转轴进入LCD控制器的连线。2线串行接口采用低电流差分信号(LCDS)，可实现低EMI、高共模噪声抑制能力和地电位偏移容限。信号中断时，MAX9223/MAX9224自动识别串行数据的字边界。MAX9224关电由MAX9223控制。MAX9223和MAX9224在关电模式下仅消耗3.5µA或更小的电流。
MAX9223串行器采用+2.375V至+3.465V单电源供电，可接受+1.71V至+3.465V输入。MAX9224解串器的内核工作电压为+2.375V至+3.465V，具有独立的输出缓冲器电源(V DDO )输入，支持+1.71V至+3.465V高电平输出。
MAX9223/MAX9224额定工作在-40°C至+85°C扩展级温度范围，采用带裸焊盘的28引脚TQFN (4mm x 4mm x 0.8mm)封装。
应用
- 蜂窝电话
- 数码相机
- LCD
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 2 |
||||
|
|
10位、低功耗、10MHz至20MHz串行器与解串器芯片组 |
|||
|
|
10位、低功耗、10MHz至20MHz串行器与解串器芯片组 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
