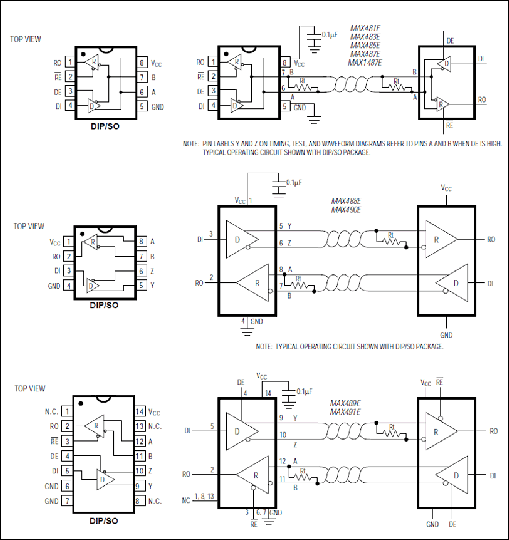

MAX1487E、MAX481E、MAX483E、MAX485E、MAX487E、MAX488E、MAX489E、MAX490E、MAX491E:引脚配置和典型工作电路
.
特性
  • 针对容错应用:
    MAX3430:±80V故障保护、故障安全、1/4单位负载、+3.3V、RS-485收发器
    MAX3080-MAX3089:故障安全、高速(10Mbps)、限摆率、RS-485/RS-422收发器
  • 针对空间受限的应用:
    MAX3460-MAX3464:+5V、故障安全、20Mbps、Profibus、RS-485/RS-422收发器
    MAX3362:+3.3V、高速、RS-485/RS-422收发器,采用SOT23封装
    MAX3280E-MAX3284E:±15kV ESD保护、52Mbps、+3V至+5.5V、SOT23、RS-485/RS-422真故障安全接收器
    MAX3030E-MAX3033E:±15kV ESD保护、+3.3V、四通道RS-422发射器
  • 针对多收发器应用:
    MAX3293/MAX3294/MAX3295:20Mbps、+3.3V、SOT23、RS-485/RS-422发射器
  • 针对故障安全应用:
    MAX3440E-MAX3444E:±15kV ESD保护、±60V故障保护、10Mbps、故障安全RS-485/J1708收发器
  • 针对低压应用:
    MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E:+3.3V供电、±15kV ESD保护、12Mbps、限摆率、真正的RS-485/RS-422收发器
.

MAX481E、MAX483E、MAX485E、MAX487E-MAX491E和MAX1487E是低功耗收发器,适用于恶劣环境中的RS-485和RS-422通信。每个驱动器输出和接收器输入都受到保护,可防止±15kV静电放电(ESD)冲击,不会发生闩锁。这些器件包含一个驱动器和一个接收器。MAX483E、MAX487E、MAX488E和MAX489E具有低摆率驱动器,可充分降低EMI并减少因电缆端接不当引起的反射,从而实现高达250kbps的无误差数据传输。MAX481E、MAX485E、MAX490E、MAX491E和MAX1487E的驱动器摆率不受限制,因此传输速率高达2.5Mbps。

这些收发器在空载时或满载禁用驱动器时的电源电流消耗低至120µA(参见“选型指南”)。此外,MAX481E、MAX483E和MAX487E在低电流关断模式下的电流消耗仅为0.5µA。所有器件均采用+5V单电源供电。

驱动器具有短路限流功能,并且通过热关断电路将其输出置于高阻抗状态,以防止功耗过大。接收器输入具有故障安全特性,可在输入开路时确保输出保持逻辑高电平。

MAX487E和MAX1487E具有¼单位负载接收器输入阻抗,支持总线连接多达128个收发器。MAX488E-MAX491E可用于全双工通信,而MAX481E、MAX483E、MAX485E、MAX487E和MAX1487E可用于半双工应用。对于非ESD敏感型应用,请参见引脚和功能兼容的MAX481、MAX483、MAX485、MAX487-MAX491和MAX1487。

应用

  • 工业控制局域网
  • 电平转换器
  • 低功耗RS-422收发器
  • 低功耗RS-485收发器
  • 适用于EMI敏感应用的收发器
.

数据手册 2

设计笔记 1

技术文章 5

.
