特性
-
高直流/交流精度提高测量质量
- 16位分辨率，无失码
- 500ksps吞吐率，无流水线延时/延迟
- 92.9dB SNR 和 -103dB THD @ 10kHz
- 0.5 LSBRMS转换噪声
- ±0.2 LSB DNL (典型值)和±0.4 LSB INL (典型值)
-
高度集成的ADC节省成本和空间
- ±6ppm/°C内部基准
- 内部基准缓冲器
- ±5V双极性模拟输入
-
较宽电源范围和低功耗，简化电源设计
- 5V模拟电源
- 2.3V至5V数字电源
- 25.5mW功耗 @ 500ksps
- 关断模式下耗流仅10µA
-
支持多种行业标准的串口和小型封装减小尺寸
- SPI/QSPI™/MICROWIRE®/DSP兼容串行接口
- 3mm x 3mm、微小、12引脚、TDFN封装

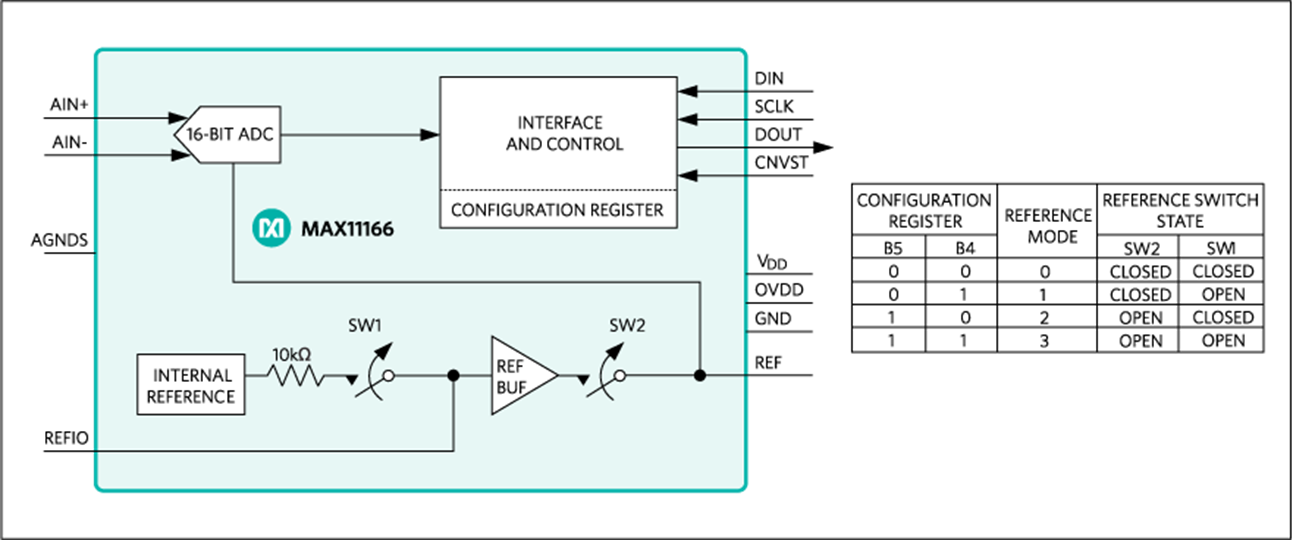

MAX11166 16位、500ksps、SAR ADC具有优异的交流和直流性能，真正的双极性输入范围，尺寸小，带有内部基准。MAX11166采用单5V电源工作，可测量±5V (10V P-P )输入范围。拥有专利的电荷泵结构允许直接采样高阻信号源。MAX11166集成可选的6ppm/°C基准，带内部缓冲器，节约外部基准成本和空间。
ADC达到92.9dB SNR和-103dB THD。MAX11166保证16位无失码和±0.4 LSB (典型值) INL。
MAX11166利用SPI兼容串行接口进行通信，工作在2.5V、3V、3.3V或5V逻辑电平。串行接口能够以菊花链形式并联多个ADC，以用于多通道应用，以及提供忙碌指示选项，简化系统同步和定时。
MAX11166采用12引脚、3mm x 3mm、TDFN封装，工作在-40°C至+85°C温度范围。
应用
- 自动测试设备
- 数据采集系统
- 工业控制系统/处理控制
- 医疗仪表
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
过期 |
16位、500ksps、0至5V输入、TDFN封装SAR ADC，内置基准 |
|||
|
单通道模数转换器 9 |
||||
|
量产 |
16位、500ksps、内置基准的+5V SAR ADC，采用µMAX封装 |
|||
|
量产 |
16位、250ksps、内置基准的+5V SAR ADC，采用µMAX封装 |
|||
|
量产 |
16位、500ksps、+5V单极性输入、SAR ADC，采用微小10引脚μMAX封装 |
|||
|
量产 |
16位、250ksps、+5V单极性伪差分输入SAR ADC，10引脚µMAX微小封装 |
|||
|
量产 |
16位、250ksps、0到5V输入、内置基准SAR ADC，TDFN封装 |
|||
|
量产 |
16位、+5V、200ksps ADC，具有10µA关断模式 |
|||
|
量产 |
16位ADC、200ksps、5V单电源，内置电压基准 |
|||
|
量产 |
150ksps、16位ADC，3.3V单电源供电 |
|||
|
量产 |
16位、+5V、200ksps ADC，带有10µA关断 |
|||
|
多路复用模数转换器 2 |
||||
|
量产 |
8/4/2通道、14位、同时采样ADC，提供±10V、±5V或0至+5V模拟输入范围 |
|||
|
量产 |
4通道、16位、同时采样ADC，带有PGA、滤波器和8/12位两级DAC |
|||
评估套件 1
MAX11166EVSYS
MAX11166评估系统
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
