MAX13208E数据手册和产品信息

发布时间: 2024-11-11 09:19:01
来源: analog.com

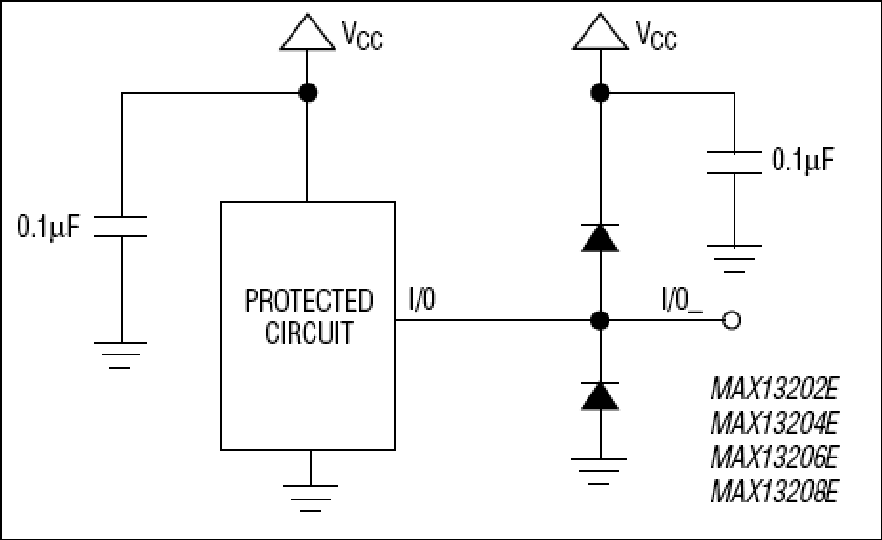

MAX13202E、MAX13204E、MAX13206E、MAX13208E:典型工作电路
.
特性
  • 高速数据线ESD保护
    • ±15kV的人体模式
    • ±30kV的IEC 61000-4-2气隙放电模式
  • 纤小的µDFN封装
    • MAX13202E (1mm x 1.5mm)
    • MAX13204E (2mm x 2mm)
    • MAX13206E (2mm x 2mm)
    • MAX13208E (2mm x 2mm)
  • 输入电容低至6pF
  • 1nA (最大)漏电流
  • +0.9V至+16V工作电压范围
.

MAX13202E/MAX13204E/MAX13206E/MAX13208E系列低电容±30kV ESD保护二极管阵列用于保护通信线路的电气连接。任一通道都包含一对儿二极管,将ESD电流脉冲限制在V CC 和GND之间。

MAX13202E/MAX13204E/MAX13206E/MAX13208E可承受高达±15kV的人体模式(HBM)和±30kV的IEC 61000-4-2气隙放电模式的静电冲击。器件每通道导通电容为6pF,可理想用于高速数据I/O接口。

MAX13204E为四通道结构,专为以太网和FireWire®应用设计。MAX13202E/MAX13206E/MAX13208E分别为2通道、6通道和8通道结构,专用于蜂窝电话连接器和SVGA视频连接。

这些器件采用6、8、10引脚µDFN封装,工作于-40°C至+125°C汽车级温度范围。

应用

  • 蜂窝电话
  • 以太网
  • FireWire®
  • PDA
  • USB
  • USB 2.0
  • 视频
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX13208EALB+ 10-LFCSP-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX13208EALB+T 10-LFCSP-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
