特性
-
延长系统电池使用时间
-
单电感、多输出(SIMO)超低I
Q
降压-升压稳压器
- 电池输入电压范围为0.7V至2.0V
- 输出电压可编程范围为0.9V至4.05V
- 总输入功率：250mW（最大值）
- 增量式CAP静态电流：每通道1μA
- 1.8V、10mA输出效率为84%
- 输入电流限制
-
双Micro-I
Q
50mA LDO
- 输入由双降压-升压输出提供
- 输出可编程范围为0.5V至3.65V
- 静态电流：每个LDO为1.1µA/每个负载开关为600nA
- 可配置为负载开关
-
单电感、多输出(SIMO)超低I
Q
降压-升压稳压器
-
延长产品保质期
-
电池密封模式
- 10nA电池电流（典型值）
-
电池密封模式
-
充分缩小电路板面积
- 1.63mm x 1.63mm WLP封装
-
易于实现系统控制
-
电压监控多路复用器
- 电池逆变器精度：1%（1.0V时为±10mV）
-
电源按钮监控器
- 缓冲输出
- 电源时序
- 复位输出
- I 2 C 控制接口
-
电压监控多路复用器

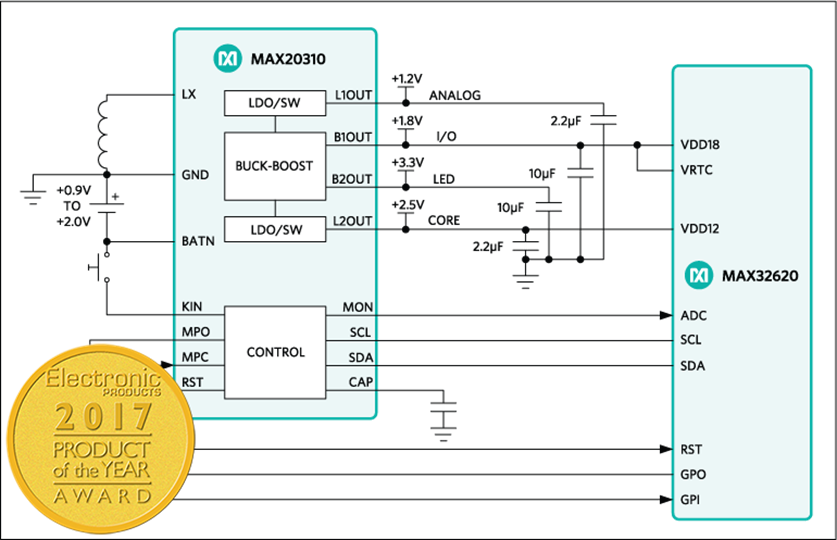

MAX20310是一款紧凑型电源管理集成电路(PMIC)，适用于空间有限、对尺寸和效率有严格要求的电池供电应用。该器件集成了两个单电感器、多输出(SIMO)降压-升压输出与两个LDO以及按钮监控器和时序控制器等其他系统电源管理功能。
该器件包括一个使用单个电感提供两个可编程电压轨的SIMO降压-升压开关稳压器，从而充分缩小了解决方案尺寸。MAX20310采用低至0.7V的电池电压工作，适用于锌空、氧化银或碱性电池。该架构允许输出电压高于或低于电池电压。
此外，MAX20310还具有两个可编程低压差(LDO)线性稳压器。线性稳压器还可以用作电源开关，以断开系统外设的静态负载。
MAX20310包含一个可编程电源控制器，便于将器件配置为适用于需要真正关断状态的应用或不间断应用。该控制器提供延迟复位信号、电压时序控制以及用于开/关控制和恢复硬复位的定制按钮时序。
该器件还具有一个多路复用器，用于监控每个功能的电源输入和输出。MAX20310采用16引脚、0.4mm间距、1.63mm x 1.63mm、晶圆级封装(WLP)，可在-40°C至+85°C扩展级温度范围内工作。
应用
- 便携式医疗设备
- 可穿戴健身设备
- 可穿戴医疗设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20310AEWE+ |
16-WLCSP-N/A
|
|
|
| MAX20310AEWE+T |
16-WLCSP-N/A
|
|
|
| MAX20310BEWE+ |
16-WLCSP-N/A
|
|
|
| MAX20310BEWE+T |
16-WLCSP-N/A
|
|
|
| MAX20310CEWE+ |
16-WLCSP-N/A
|
|
|
| MAX20310CEWE+T |
16-WLCSP-N/A
|
|
|
| MAX20310DEWE+ |
16-WLCSP-N/A
|
|
|
| MAX20310DEWE+T |
16-WLCSP-N/A
|
|
|
| MAX20310EEWE+ |
16-WLCSP-N/A
|
|
|
| MAX20310EEWE+T |
16-WLCSP-N/A
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
PMIC（DC/DC、PowerPath和电池充电器） 2 |
||||
|
量产 |
可穿戴设备充电管理方案 |
|||
|
量产 |
可穿戴设备充电管理解决方案 |
|||
|
多拓扑DC/DC 2 |
||||
|
推荐新设计使用 |
电源管理方案 |
|||
|
量产 |
电源管理方案 |
|||
评估套件 1
MAX20310EVKIT
MAX20310评估套件
