特性

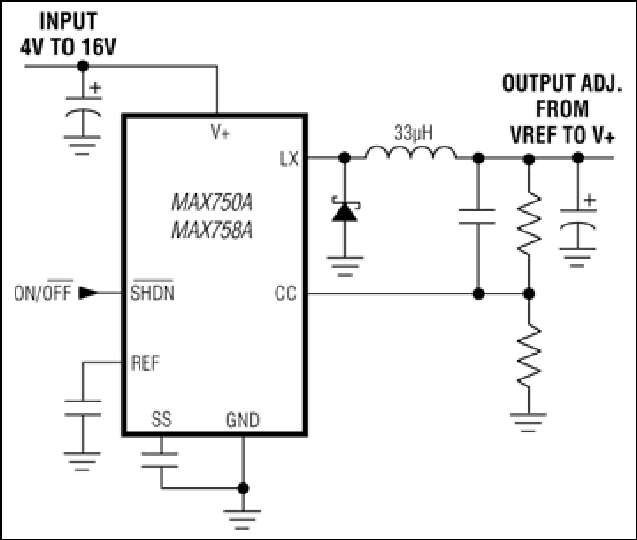

MAX750A/MAX758A是可调输出、CMOS、降压型DC-DC开关稳压器。MAX758A接受4V至16V的输入并提供750mA电流，而MAX750A接受4V至11V的输入并提供450mA电流。典型效率为85%至90%。典型静态电流为1.7mA，或在关断模式下仅为6µA。在其指定范围内，该输出在开关频率的次谐波处不会表现出任何纹波。
脉宽调制(PWM)电流模式控制提供精确的输出调节和出色的瞬态响应。在线路、负载和温度变化下，输出电压精度保证为±4.5%加上反馈电阻容差。由于是固定频率开关且没有次谐波纹波，可轻松过滤输出纹波和噪声，并可使用小型外部元件。这些稳压器只需要一个电感器值即可在大多数应用中工作，因此不需要电感器设计。
应用
- 手机
- 电脑外设
- 便携式通讯设备
- 便携式仪器仪表
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX758ACPA+ |
8-PDIP-300_MIL
|
|
|
| MAX758ACWE+ |
Small-Outline IC, Wide (0.3in)
|
|
|
| MAX758ACWE+T |
Small-Outline IC, Wide (0.3in)
|
|
|
| MAX758AEPA+ |
8-PDIP-300_MIL
|
|
|
| MAX758AEWE+ |
Small-Outline IC, Wide (0.3in)
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
内部电源开关降压稳压器 2 |
||||
|
量产 |
100%占空比、低噪声、降压型、PWM DC-DC转换器 |
|||
|
量产 |
低噪声、14V输入、1A、PWM降压型转换器 |
|||
