特性
- 宽输入电压范围：+6.5V至+65V
- 热增强型8引脚SO封装可耗散1.5W
- 保证150mA输出电流
- 60µA空载电源电流
- -60V电池反压保护
- 预置+3.3V或+5.0V输出电压
- 过热和短路保护
- 工作在-40°C至+125°C温度范围
- 集成µP复位电路
- 看门狗定时器具有1.6s秒延时周期(MAX5023)
- 稳压器使能和保持输入实现自保持电路
- SET输入用于调节输出电压(MAX5024)
MAX5023/MAX5024高压线性稳压器接受+6.5V至+65V输入电压，提供高达150mA的输出电流。这两款器件的空载静态电流仅为60µA，可以承受-60V的电池反压输入。MAX5023/MAX5024内部包含一个低电平有效的微处理器(µP)复位电路，当稳压器输出降至预置输出电压门限以下7.5%或12.5% (依赖于器件选择)时，触发复位输出。两款器件都可提供固定的+3.3V或+5V输出电压，具有短路保护和热关断功能。

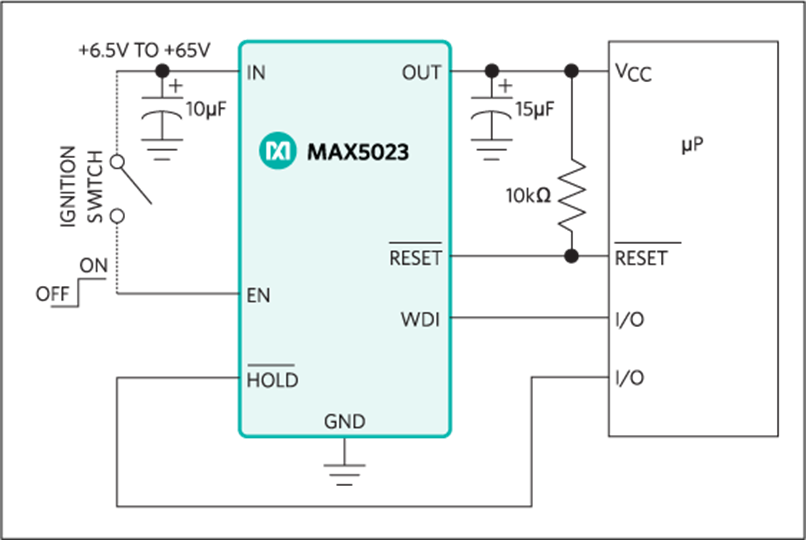

除了具有一个使能输入来控制稳压器的开或关，MAX5023/MAX5024还包含一个/HOLD输入引脚，该引脚可用于实现无需外部元件的自保持电路。稳压器正常工作后，将/HOLD引脚置为低电平可强制稳压器保持当前状态，即使将EN引脚置为低电平也没有关系。释放/HOLD将关断调节器。
MAX5023具有一个看门狗输入，监视着由µP发出的脉冲串。如果看门狗输入维持在高或低电平的时间超过看门狗的延时周期(1.6秒)，MAX5023就会输出复位脉冲。MAX5024具有一个SET输入引脚，将该引脚与地相连可以使MAX5024输出预置的+3.3V (MAX5024S/MAX5024T)或+5V (MAX5024L/MAX5024M)电压。通过电阻分压网络将SET引脚与稳压器输出相连可调节输出电压。
MAX5023/MAX5034工作在汽车级温度范围(-40°C至+125°C)，采用热增强型、表面贴8引脚SO-EP封装。
应用
- 汽车
- null
- 家庭安全设施
- 工业
- 电信/网络
数据手册 2
可靠性数据 1
设计笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5024LASA+ |
8-SOIC_N-150_MIL
|
|
|
| MAX5024LASA+T |
8-SOIC_N-150_MIL
|
|
|
| MAX5024MASA+ |
8-SOIC_N-150_MIL
|
|
|
| MAX5024MASA+T |
8-SOIC_N-150_MIL
|
|
|
| MAX5024SASA+ |
8-SOIC_N-150_MIL
|
|
|
| MAX5024SASA+T |
8-SOIC_N-150_MIL
|
|
|
| MAX5024SASA/V+ |
8-SOIC_N-150_MIL
|
|
|
| MAX5024SASA/V+T |
8-SOIC_N-150_MIL
|
|
|
| MAX5024TASA+ |
8-SOIC_N-150_MIL
|
|
|
| MAX5024TASA+T |
8-SOIC_N-150_MIL
|
|
